Lugar de origenChina.
-
Nombre de la marcaHOWOSTAR
-
Número de modeloLa transmisión Assy HW19712
-
Cantidad de orden mínima1
-
Detalles de empaquetadoCajas de madera

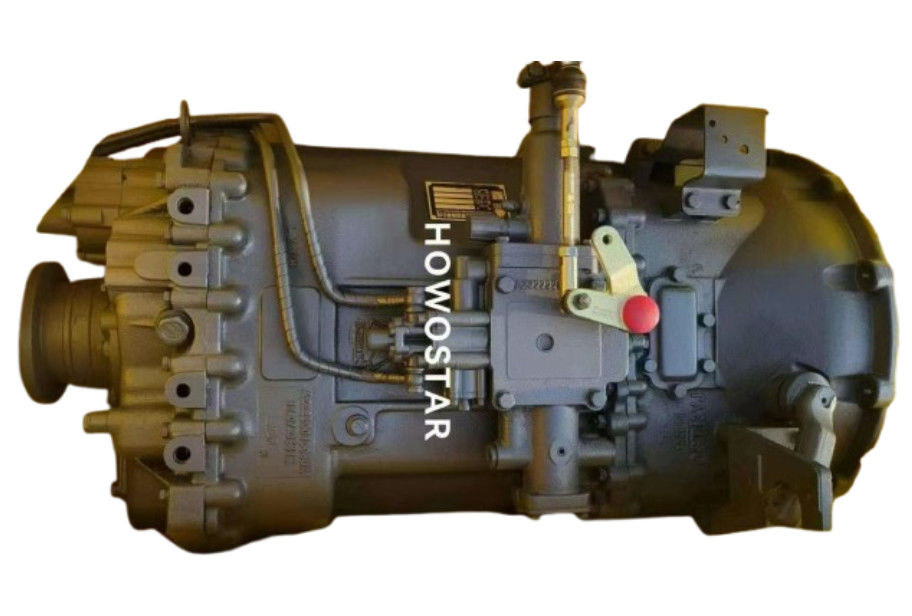

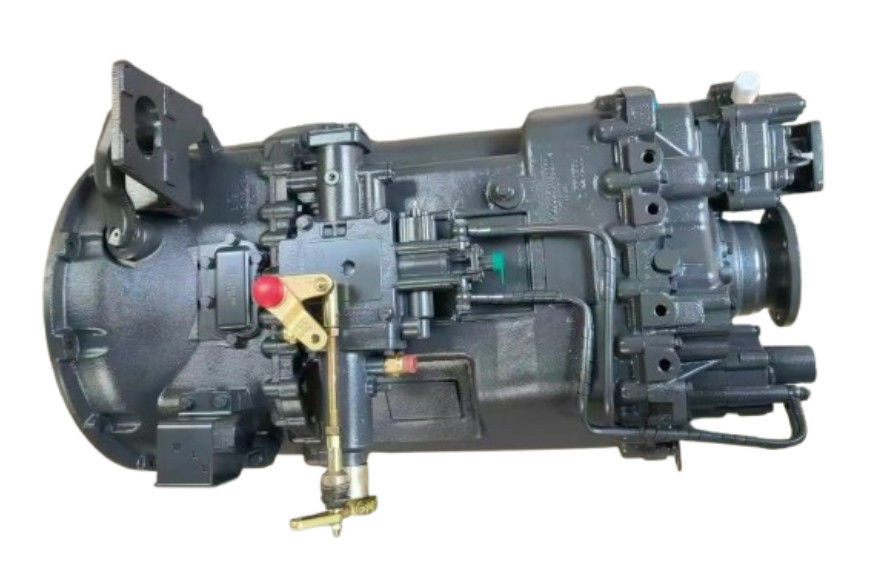

La transmisión Assy HW19712
Funciones y aplicaciones del conjunto de transmisión HW19712
El conjunto de transmisión HW19712, una caja de cambios manual de 12 velocidades desarrollada por China National Heavy Duty Truck Group (CNHTC), está diseñado para vehículos comerciales de servicio pesado, ofreciendo una entrega de potencia optimizada, durabilidad y adaptabilidad en diversos escenarios operativos. Sus funciones y aplicaciones clave son las siguientes:
1. Configuración multigranaje para una transmisión de potencia adaptable
• 12 marchas adelante + 2 marchas atrás: El HW19712 proporciona 12 marchas adelante y 2 marchas atrás, lo que permite ajustes precisos de par y velocidad para cargas pesadas, pendientes pronunciadas y conducción en carretera.
• Ejemplo: Las marchas bajas (1–6) ofrecen un par alto para uso todoterreno o en construcción, mientras que las marchas más altas (7–12) mejoran la eficiencia del combustible durante el transporte por carretera.
• Par máximo de entrada: Maneja hasta 1900 N·m (2100 N·m para las variantes HW19712C/CL), lo que garantiza la fiabilidad bajo cargas extremas.
2. Diseño estructural robusto para uso intensivo
• Diseño de dos secciones: Consta de una caja principal (6 marchas adelante) y una caja auxiliar (2 marchas), que se combinan para formar 12 velocidades de avance.
• Mecanismo de doble eje intermedio: La caja principal utiliza dos ejes intermedios espaciados 180° entre sí, lo que reduce la carga de par por eje y minimiza la longitud axial.
• Reducción de engranajes planetarios: La caja auxiliar emplea un sistema de engranajes planetarios para una transmisión de alto par, un diseño compacto y una vida útil prolongada.
3. Mecanismos avanzados de cambio de marchas
• Sincronización de manguito deslizante: Los cambios se ejecutan a través de manguitos deslizantes con ángulos cónicos de 35°, lo que permite el centrado automático y la sincronización durante el acoplamiento.
• Caja principal manual + caja auxiliar neumática: La caja principal se cambia manualmente, mientras que la caja auxiliar utiliza control neumático para una conmutación perfecta de rango alto/bajo.
4. Distribución de la carga y reducción de la tensión
• Eje principal flotante: El eje principal funciona en estado flotante, distribuyendo las fuerzas radiales de manera uniforme y eliminando los rodamientos de agujas tradicionales, lo que reduce el desgaste y mejora la fiabilidad.
• Engranaje optimizado: La "alineación de dientes" asegura un engranaje adecuado, minimizando el ruido y la vibración.
5. Sistema de lubricación eficiente
• Lubricación forzada + por salpicadura: Combina una bomba de alto flujo para la lubricación forzada de componentes críticos (por ejemplo, sincronizadores, rodamientos) con lubricación por salpicadura para los engranajes.
• Filtro de aceite integrado: Mantiene la limpieza del aceite, extendiendo la vida útil de la transmisión.
6. Compatibilidad con la toma de fuerza (TDF)
• Integración de la TDF trasera: Admite TDF opcionales (por ejemplo, HW50, HW70) para equipos auxiliares (por ejemplo, bombas hidráulicas, grúas), con lubricación forzada que elimina la necesidad de aceite adicional.
7. Diseño ligero y compacto
• Opción de aleación de aluminio: La carcasa de aluminio opcional reduce el peso hasta en un 15% en comparación con el acero, lo que mejora la economía de combustible y la capacidad de carga útil.
Especificaciones clave para el conjunto de transmisión HW19712
Parámetro Detalles
Modelo HW19712 (Estándar), HW19712C/CL (Alto par)
Configuración de engranajes 12F + 2R
Par máximo de entrada 1900 N·m (Estándar), 2100 N·m (C/CL)
Velocidad nominal 2600 rpm
Peso 357 kg (Estándar), 392 kg (C/CL)
Capacidad de aceite 13–14.5 L
Longitud total 915 mm
Relación de engranaje de cabeza 11.8 (Estándar), 15.01 (Alternativo)
Aplicaciones industriales
• Logística y transporte: Los camiones de larga distancia se benefician de la gama de 12 velocidades y la eficiencia del combustible.
• Construcción y minería: Los volquetes y excavadoras aprovechan el alto par y la durabilidad para terrenos accidentados.
• Vehículos especializados: Los camiones de bomberos, las hormigoneras y los vehículos militares utilizan la compatibilidad con la TDF para sistemas auxiliares.
El conjunto de transmisión HW19712 destaca por su adaptabilidad multigranaje, su construcción robusta y su lubricación eficiente, lo que lo convierte en una piedra angular de la ingeniería de vehículos comerciales de servicio pesado. Su compatibilidad con las TDF y la carcasa de aluminio opcional mejoran aún más su versatilidad en todas las industrias.
