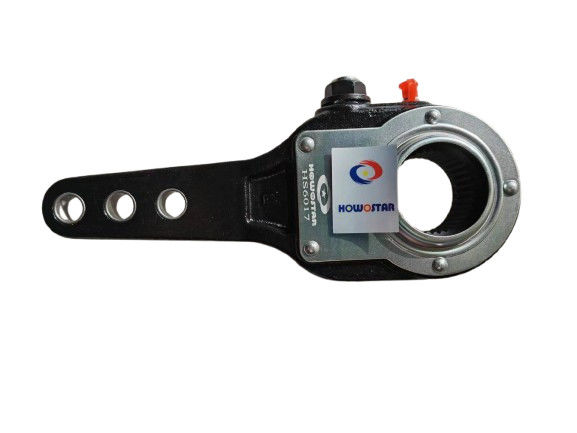

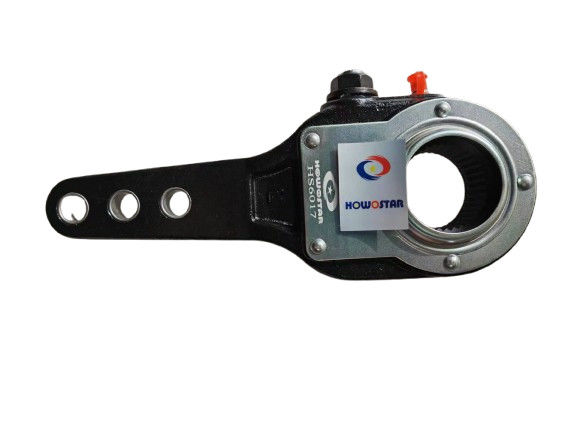

Brazo de ajuste de frenado Fuwa

Brazo de ajuste del freno Fuwa

1. Función

• Ajuste automático del espacio libre:

El brazo de ajuste del freno Fuwa (especialmente el tipo automático) ajusta automáticamente el espacio libre entre la zapatilla de freno y el tambor de freno en función de las condiciones de desgaste.Esto garantiza que el espacio libre del freno permanezca dentro del rango correcto sin intervención manual.

• Mejora de la fiabilidad del frenado:

Al mantener un espacio libre de frenado constante, el brazo de ajuste garantiza una carrera corta del cilindro de empuje del esclavo del freno y un frenado rápido y fiable,mejorar así el rendimiento y la seguridad de los frenos.

• Prolongada la vida útil de los componentes:

Reduce el consumo de aire comprimido, prolongando la vida útil de componentes como el compresor de aire y el cilindro del esclavo del freno.reduce el consumo de material y prolonga la vida útil de los componentes de frenado.

2Especificaciones

(Nota: Las dimensiones específicas pueden variar según el modelo; a continuación se presentan descripciones generales).

• Tipo de montaje:

Normalmente diseñados para configuraciones específicas de eje de remolque o camión, con opciones de montaje con brida o perno.

• Mecanismo de ajuste:

• Tipo automático: utiliza un engranaje de gusano o un mecanismo de grillete para ajustar el espacio libre en respuesta al desgaste.

• Tipo manual: requiere ajustes manuales periódicos (menos comunes en los diseños modernos).

3. Material

• Acero de alta resistencia:

El cuerpo principal a menudo está hecho de acero forjado o fundido de alta resistencia para soportar las tensiones mecánicas del frenado.

• Revestimientos resistentes a la corrosión:

Se aplica zincado, recubrimiento en polvo u otros tratamientos anticorrosivo para resistir el óxido y los daños ambientales.

• Componentes lubricados:

Los engranajes internos o las piezas móviles pueden ser pre lubricados con grasa a alta temperatura para garantizar un funcionamiento sin problemas.

4. Parámetros clave

• Clasificación del par:

El brazo de regulación deberá soportar un par especificado (por ejemplo, 200-400 N·m) durante el frenado para garantizar un funcionamiento fiable.

• Precisión de ajuste:

El mecanismo debe mantener el espacio libre dentro de ± 0,1 mm del valor objetivo para evitar la resistencia del freno o el frenado inadecuado.

• Tolerancia a la temperatura:

Funciona eficazmente en temperaturas que van desde -40°C a +120°C (-40°F a +248°F) para soportar condiciones extremas.

• Duración del ciclo:

Estimado para ≥ 500 000 ciclos de frenado sin fallas, garantizando una durabilidad en aplicaciones de trabajo pesado.

• Peso:

Por lo general, pesa 2 5 kg (4,4 11 lbs), dependiendo del tamaño y el diseño.

5. Características adicionales

• Mecanismo de bloqueo automático:

Previene cambios no deseados en el espacio libre debido a vibraciones o a un par de marcha atrás.

• Fácil mantenimiento:

Diseñados para la inspección rápida y el reemplazo de piezas de desgaste (por ejemplo, resortes de ajuste, engranajes).

• Cumplimiento de las normas:
